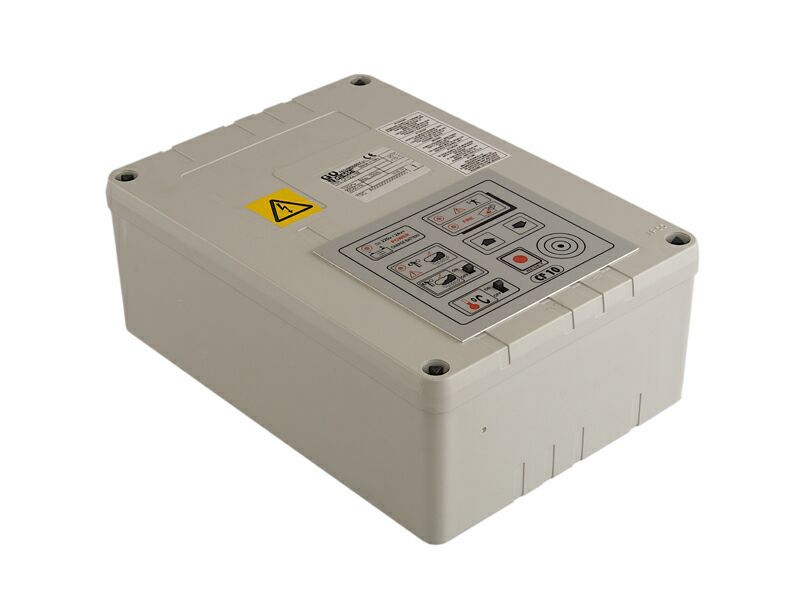

Блок управления Aprimatic CF10/2 систем дымоудаления и проветривания, 24 V
-
0 руб.
-
0 руб.
Внимание! Данный блок управления снят с производства, аналог ACCESS GNS 10/2
 |
Руководство по подключению блока CF/2 размер: 1,39 МБ |
|
Варианты применения блока CF/2 размер: 870 КБ |
Блок Aprimatic CF10/2 предназначен для приема и обработки сигналов от перифирийных устройств, к которым подключаются всевозмоные датчики (дыма, огня, дождя, ветра и т.д. - не более 24 шт.). Блок может использоваться для управления системами противодымной вентиляции, проветривания, пожаротушения, умный дом, охранных систем и др.
Блок имеет встроенный трансформатор на 24V постоянного тока. Он предназначен для питания электроприводов с суммарной силой тока до 8A - Apricolor Varia до 5 штук, LC и LC Fire до 10 штук.
При использовании погодной станции или термостата их можно легко включать и открючать переключателями на передней панели блока.
Блок может выполнять свои функции даже при временном отсутствии электропитания. Для этого блок должен быть укомплектован соответствующей аккумуляторной батареей (арт. GIE0219).
| Напряжение внешнего питания | 230 V, 50 Hz |
| Защита внешнего электропитания | 6,3 А, предохр. |
| Потребляемая мощность, max | 250 Вт |
| Диапазон рабочих температур | -20 С +70 С |
| Степень защиты | IP 55 |
| Габариты (Ш х В х Г) | 203 х 288 х 110 мм |
| Цвет | серый (RAL 7035) |
| Электропитание для приводов, реверсивное | 24 В пост. тока |
| Защита электропитания приводов | 10 А, предохр. |
| Электропитание внешних устройств | 24 В пост. тока |
| Защита электропитания внешних устройств | 2 А, предохр. |
Применение блока управления CF10/2:
- управление системой пожарной безопасности и дымоудаления (при помощи датчиков дыма и температуры +аварийные кнопки +оконные электроприводы);
- управление проветриванием (дополнительно требуется подключение погодных станций +датчики ветра и дождя +оконные электроприводы);
- поддержание внутреннего климата помещение (требуется подключение термостата и оконных электроприводов).

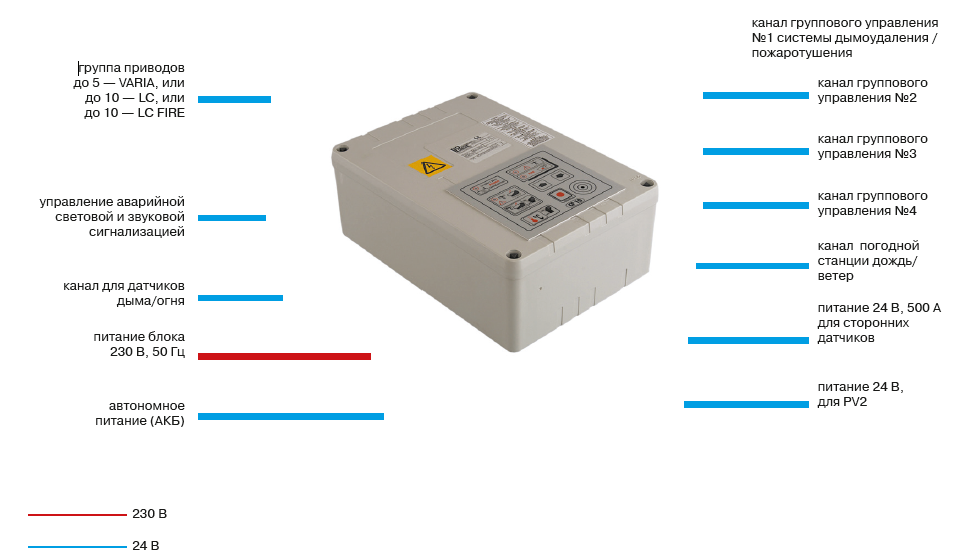

Имеет функции:
- коммутацию сигнала аварийного открытия/закрытия от ПОС и охранных систем;
- подключение датчиков огонь/дым, до 24 шт.;
- коммутацию цепи оповещающих систем (световая, звуковая сигнализация, звонок в пост пож. охр.);
- диагностику целостности цепи датчиков дым/огонь;
- световую индикацию «НОРМАЛьНО»/«ТРЕВОГА»;
- дополнительные два выхода 24 В, для питания датчиков;
- встроенную диагностику;
- индикацию ошибок;
- режим работы кнопки управления фиксированный/нефиксированный;
- подключение погодной станции PV1 / PV2;
- ручное вкл./откл. термостата или погодной станции;
- принудительную перезагрузку;
- возможность подключения аккумулятора 3,3 А/ч (примерно 120 ч работы).
Внимание! К блоку нельзя подключить:
- блок радиоуправления M2217;
- блок индивидуального управления CV1-N
- блок группового управления CV10
- электроприводы питанием 230V
