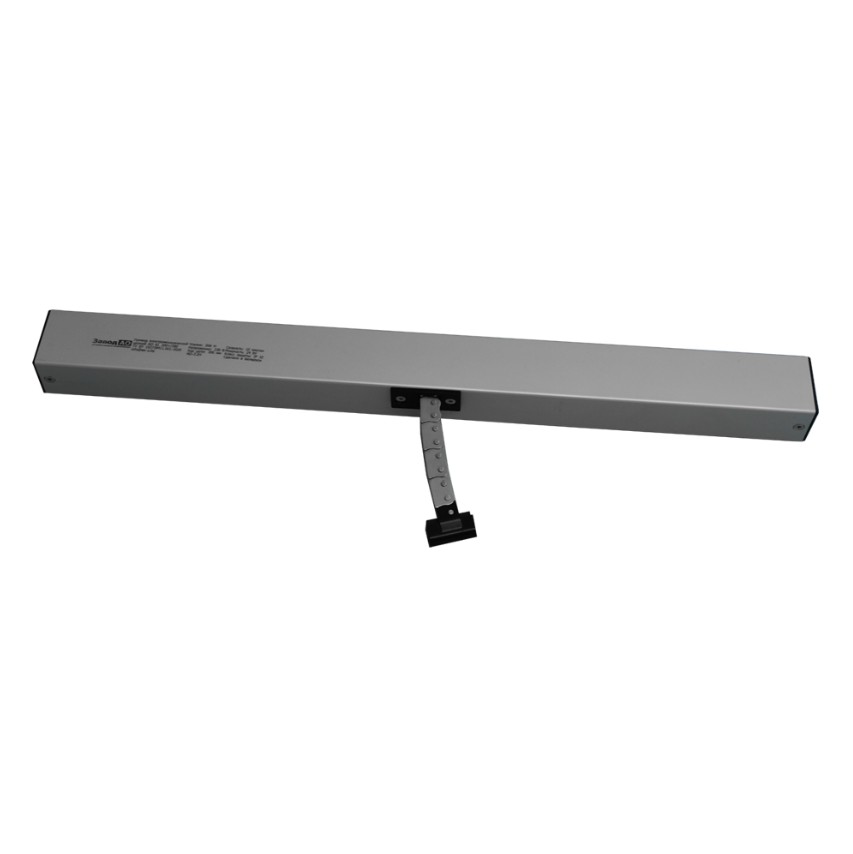

Цепной электропривод AO KL 200/200 (длина хода 200 мм, 24 В)
-
14 307 руб.
- Вес: 1 кг.
-
14 307 руб.
1. Общие сведения об изделии
Наименование изделия: приводы электромеханические цепные AO KL 200/200
Изготовитель: ООО «Завод Автоматического оборудования»
Обозначение изделия: AO КL 200/200
2. Назначение изделия
Приводы электромеханические цепные предназначены для открытия/закрытия оконных створок. Применяются в системах вентиляции и дымоудаления.
3. Основные технические данные и характеристики.
Характеристики:
- компактное исполнение;
- встроенные автоматические концевые выключатели;
- пониженные шумовые характеристики;
- не требует сервисного обслуживания
Технические параметры:
| ⚡ Напряжение: | 24 В |
| ⚡ Исполнение: | IP 32 |
| ⚡ Скорость толкания: | 10 мм/с |
| ⚡ Усилие: | 200 Н |
| ⚡ Ход цепи: | 200 мм |
| ⚡ Диапазон температур рабочий: | -30°С… +75°С |
| ⚡ Сила тока: | 0,8 А |
| ⚡ Максимальная мощность: | 20Вт |
4. Комплектность
- Электропривод - 1 шт.
- Инструкция по эксплуатации-паспорт - 1 экз.
- Крепления – 1 комплект (базовый)
Примечание: запасные части и инструмент в комплект поставки не входят.
5. Устройство и принцип работы
Корпус привода электромеханического цепного изготовлен из алюминия. Шестерни изготовлены из металла и пластика. Механизм приводов смазан и не требует обслуживания. Силовая часть привода выполнена из металла.
Принцип работы:
Привод электромеханический цепной управляется подачей напряжения на соответствующие клеммы (открыто / закрыто). Ход цепи настраивать не требуется:
- в положении закрыто (при отсутствии перемещения цепи электропривода вниз) – срабатывает электронный выключатель "закрыто";
- в положении открыто (при отсутствии давления цепи электропривода) - срабатывает встроенный концевой выключатель "открыто".
Привод электромеханический цепной управляется сигналом 24 В (см. схемы подключения).
6. Монтаж и эксплуатация изделия
К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
До начала монтажа необходимо произвести осмотр изделия. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
Фактические размеры могут быть несущественно изменены.
Размеры привода AO KL 200/200

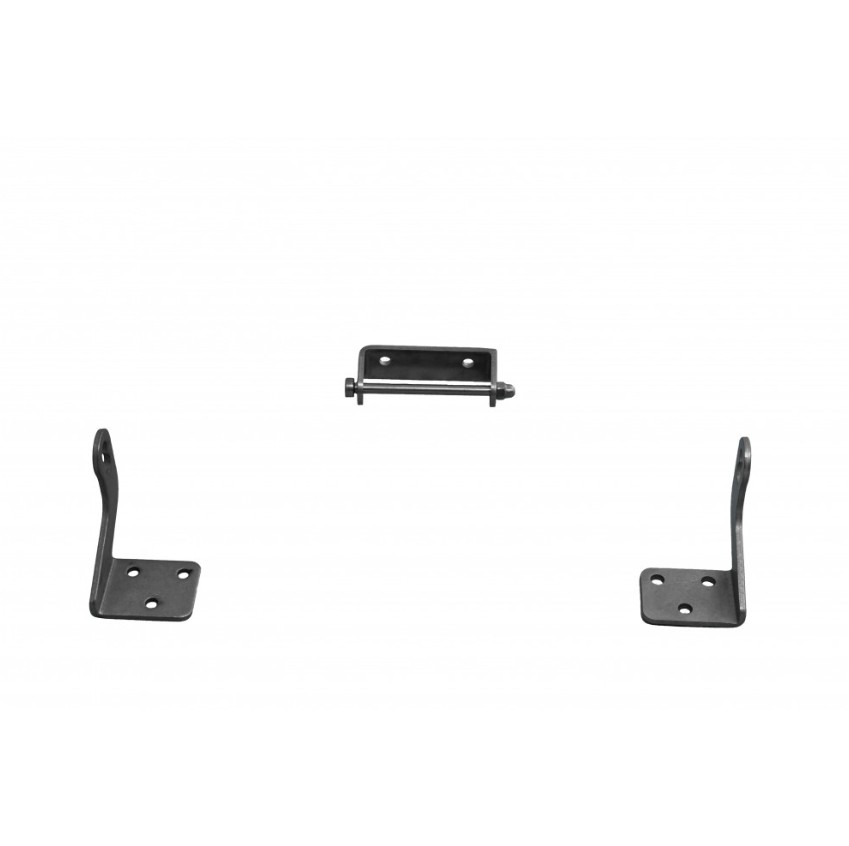

- Цепной привод Базовый комплект:
- Левый, правый кронштейн
- Кронштейн для цепи
- Соединительный штифт для кронштейна цепи
- Разводной шплинт
- Винт для крепления привода к кронштейну
- Винт крепления кронштейна к окну
Операции монтажа:
- Определите серединную линию на окне перед установкой.
- Приложите привод таким образом, чтобы центр скобы цепи привода совпал с серединной линией окна.
- Используя маркер или карандаш, отметьте точки отверстий кронштейнов привода.
Рекомендация:
- Устанавливать кронштейны (2) привода по возможности ближе к краю створки, а кронштейн цепи (3) как можно дальше от створки.
- Согласно длине привода, убедитесь в правильном расположение привода и креплений его. От метьте точки для отверстий фиксации.
- Закрепите все детали согласно отверстий.
- При установке привода может возникнуть необходимость в дополнительном креплении. Крепежные элементы подбираются индивидуально покупателем за свой счет в зависимости от материала и вида створки.
Алгоритм монтажа
Электрическое подключение приводов :
Электрическое подключение приводов электромеханических цепных: голубой и коричневый выводы подключаются к соответствующим контактам блока питания.
Монтаж выводов приводов осуществляется методом пайки.
7. Дополнительные крепления
Крепление Z-образное Z-K-KL-04 (арт. AO1015.01)
Схема
