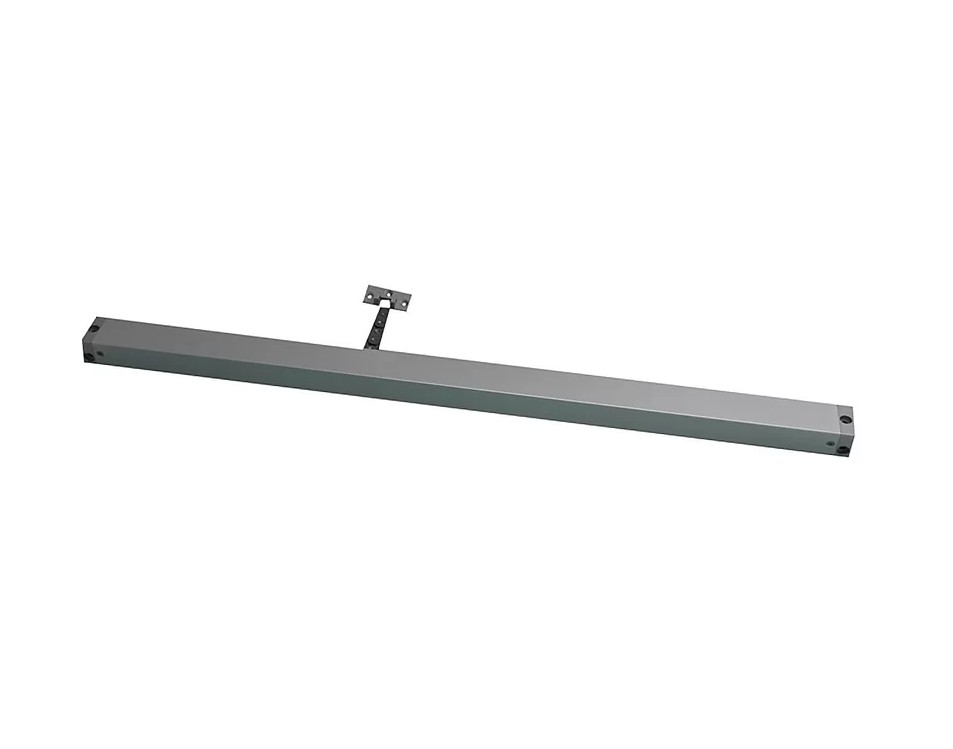

Электропривод цепной AO DL S 350/400, 24V, 350H, длина хода 400мм. для скрытого монтажа или работы с ригельным LZ-28
-
34 800 руб.
-
34 800 руб.
1. Общие сведения об изделии
Наименование изделия: приводы электромеханические цепные AO DL S 350/400
Изготовитель: ООО «Завод Автоматического оборудования»
Обозначение изделия: AO DL S 350/400
2. Назначение изделия
Приводы электромеханические цепные предназначены для открытия/закрытия оконных створок. Применяются в системах вентиляции и дымоудаления.
3. Основные технические данные и характеристики
Характеристики:
- компактное исполнение;
- встроенные автоматические концевые выключатели;
- пониженные шумовые характеристики;
- не требует сервисного обслуживания.
Технические параметры:
| ⚡ Напряжение: | 24 В |
| ⚡ Исполнение: | IP 32 |
| ⚡ Скорость толкания: | 8 мм/с |
| ⚡ Усилие: | 350 Н |
| ⚡ Ход цепи: | 400 мм |
| ⚡ Диапазон температур рабочий: | -30°С… +75°С |
| ⚡ Сила тока: | 1,0 А |
| ⚡ Максимальная мощность: | 24 Вт |

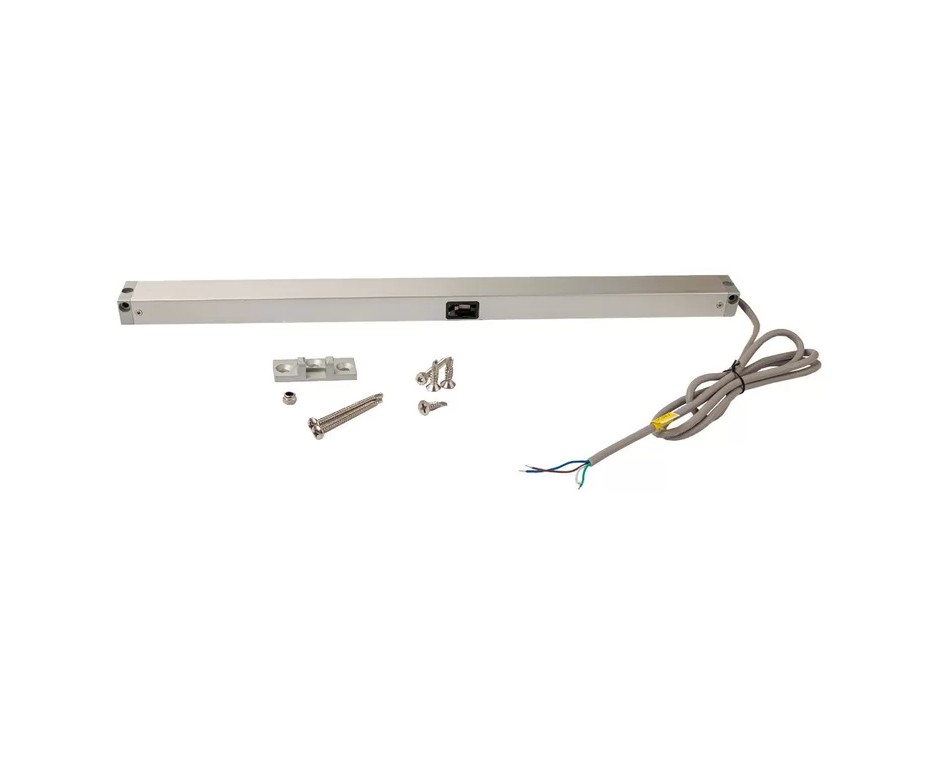

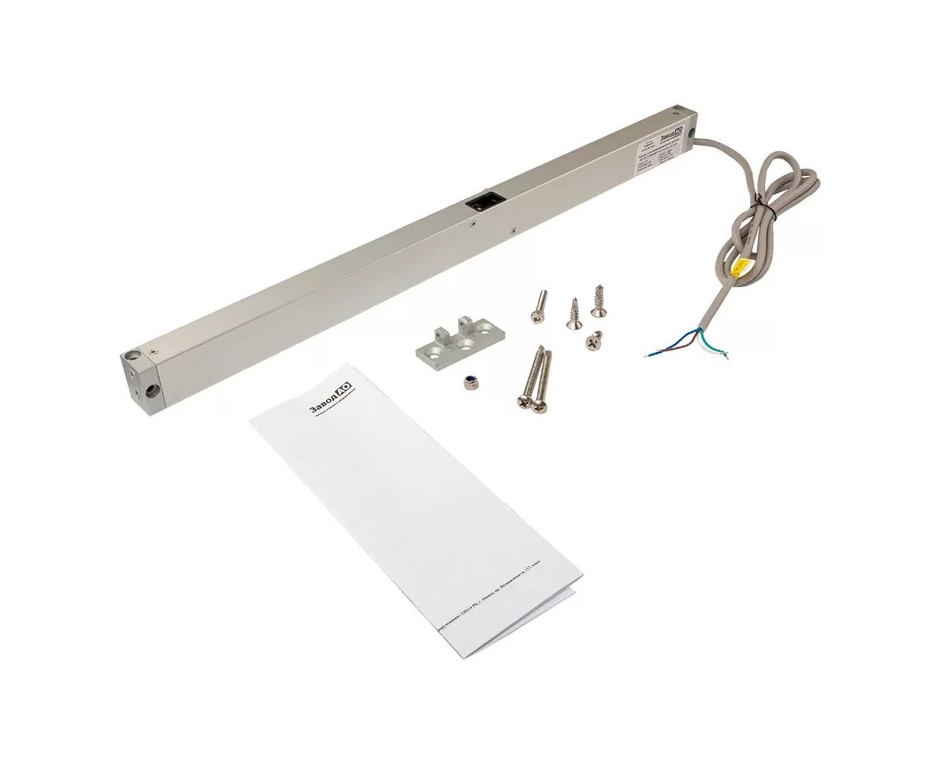

4. Комплектность
- Электропривод - 1 шт.
- Инструкция по эксплуатации-паспорт - 1 экз.
- Крепления – 1 комплект (базовый)
Примечание: запасные части и инструмент в комплект поставки не входят.
5. Устройство и принцип работы
Корпус привода электромеханического цепного изготовлен из алюминия. Шестерни изготовлены из металла и пластика. Механизм приводов смазан и не требует обслуживания. Силовая часть привода выполнена из металла.
Принцип работы:
Привод электромеханический цепной управляется подачей напряжения на соответствующие клеммы (открыто / закрыто). Ход цепи настраивать не требуется:
- в положении закрыто (при отсутствии перемещения цепи электропривода вниз) – срабатывает электронный выключатель "закрыто";
- в положении открыто (при отсутствии давления цепи электропривода) - срабатывает встроенный концевой выключатель "открыто".
Привод электромеханический цепной может быть использован для внутреннего монтажа в профиль.
Привод электромеханический цепной управляется сигналом 24 В (см. схемы подключения).
6. Монтаж и эксплуатация изделия
К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
До начала монтажа необходимо произвести осмотр изделия.
При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.
Операции монтажа:
- Определите серединную линию на окне перед установкой.
- Приложите привод таким образом, чтобы центр скобы цепи привода совпал с серединной линией окна.
- Используя маркер или карандаш, отметьте точки отверстий кронштейнов привода.
Рекомендация: Устанавливать привод необходимо согласно КМД разработанному.
- Согласно длине привода, убедитесь в правильном расположение привода и креплений его. От метьте точки для отверстий фиксации.
- Закрепите все детали согласно отверстий.
- При установке привода может возникнуть необходимость в дополнительном креплении. Крепежные элементы подбираются индивидуально покупателем за свой счет в зависимости от материала и вида створки.
Схема подключения электромеханических приводов:
Электрическое подключение приводов электромеханических цепных: голубой и коричневый выводы подключаются к соответствующим контактам блока питания.
Монтаж выводов приводов осуществляется методом пайки.
7. Гарантийные обязательства
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 24 месяца с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
